可根據現場實際情況，有兩種設計方案供選擇：
方案A

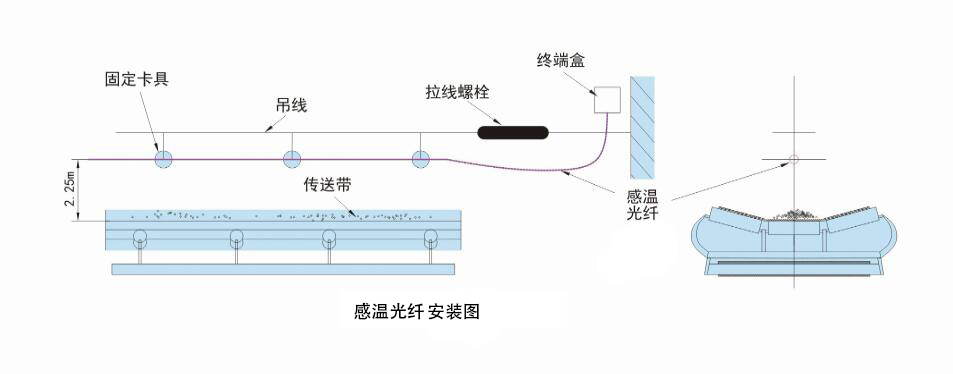

在傳送帶寬度不大于0.4m的條件下，用一根和傳送帶長度相等的感溫光纖來保護。感溫光纖應是直接固定于距傳送帶中心正上方不大于2.25m的附屬件上。附屬件可以是一根吊線，也可以借助于現場原有固定物。吊線的作用是提供一個支撐件。 每隔75m用一個拉線螺栓來固定吊線。以防感溫光纖下落，每隔4m～5m用一個緊固件将感溫光纖和吊線卡緊，吊線的材料宜用φ2mm不鏽鋼絲(在條件不具備時可用鍍鋅鋼絲來代替)。安裝方法如圖所示:
方案B
當傳送帶寬度大于0.4米時，将感溫光纖安裝于靠近傳送帶的兩側。可将感溫光纖通過導熱闆和滾珠軸承連接起來以探測由于軸承摩擦和煤粉積累引起的過熱。一般設計安裝原則是在不影響平時運行和維護的情況下根據現場情況而定。如果火災危險系數較大，可以在傳送帶上方和兩側同時敷設感溫光纖/感溫電纜。安裝方法如圖所示:
