感溫光纖在母線上如何敷設？

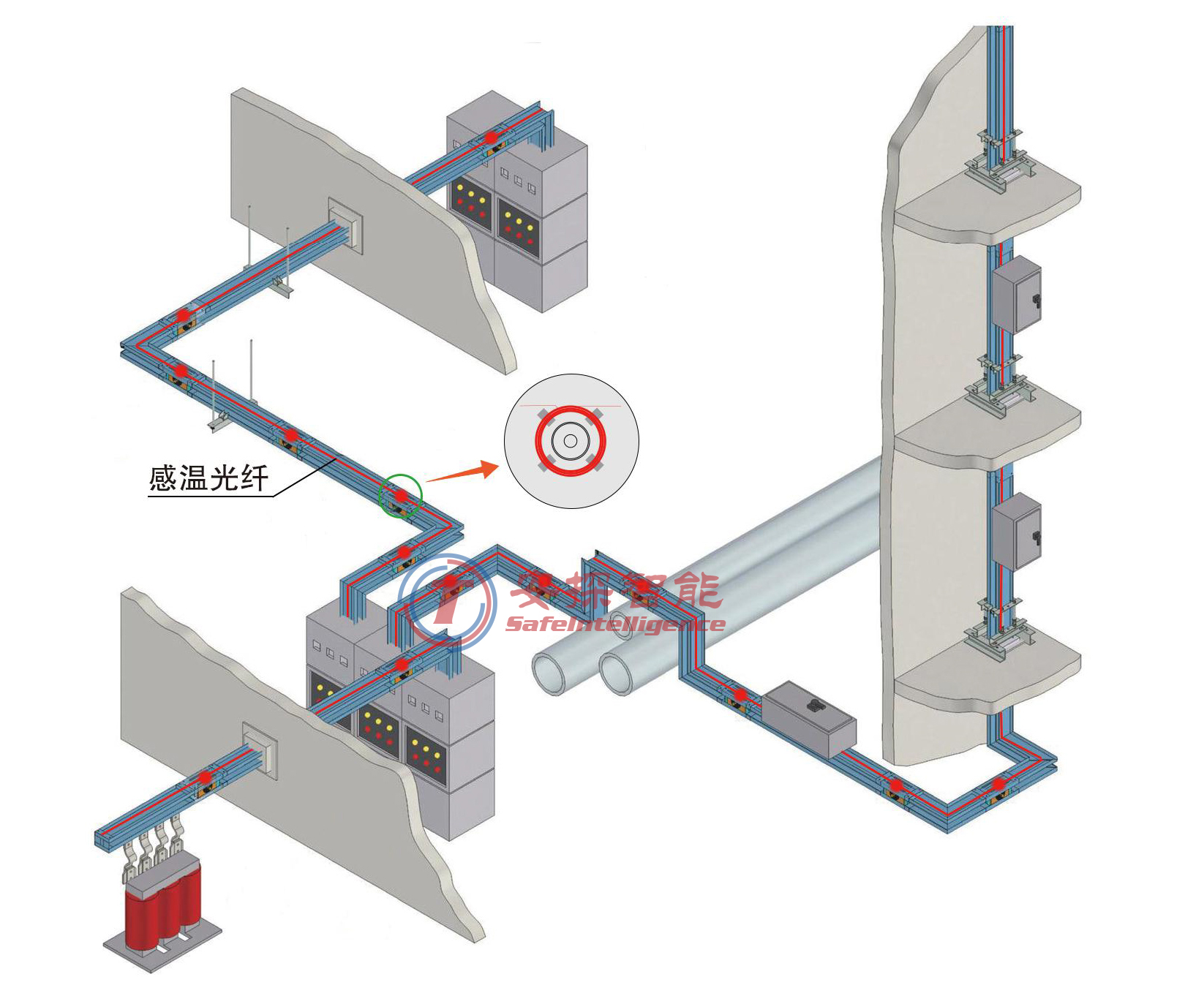

感溫光纖沿母線回路方向敷設，在每個母線連接處盤繞光纖測溫環，重點監測每個母線連接處的溫度情況。感溫光纖應固定在母線上表面，除非安裝位置受限，否則不建議将光纖固定在母線下表面。可視現場實際情況将光纖固定在母線上表面或下表面;請勿将光纖固定在側闆外側。

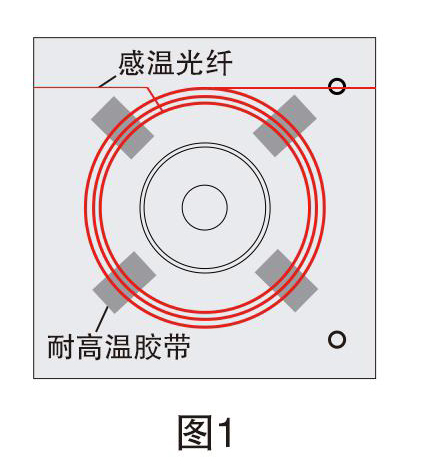

光纖直接固定在連接處上蓋表面，盤繞3圈光纖。耐高溫膠帶固定。考慮到布線統一性及後續校準調試，每個連接處的感溫光纖安裝長度一緻。如圖1所示:

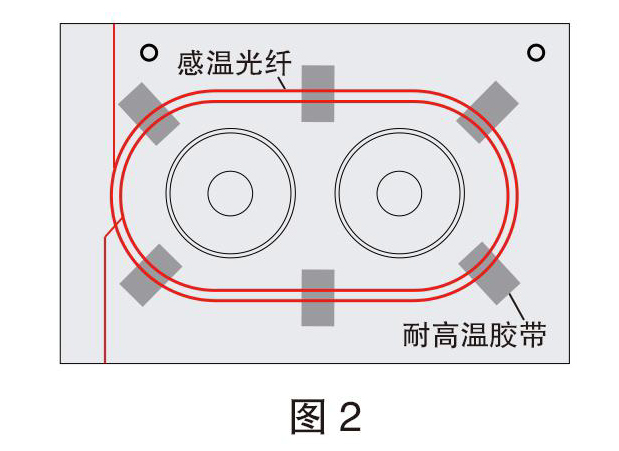

光纖直接固定在連接處上蓋表面，盤繞2圈光纖。耐高溫膠帶固定。考慮到布線統一性及後續校準調試，每個連接處的感溫光纖安裝長度一緻。如圖2所示:
