産品詳情
一、産品簡介

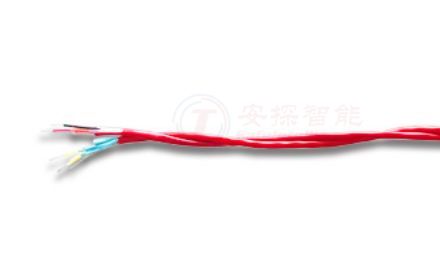

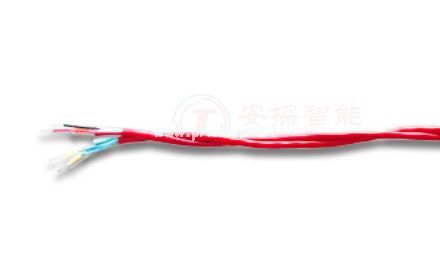

JTW-LCD-WT402感溫電纜由2芯定溫線、2芯差溫線共4芯絞合組成，其中1紅1黑為定溫線、2根黃色為差溫線，每根鋼芯表面都包覆一種特殊的NTC(負溫度系數）材料，此種材料阻值對溫度變化較敏感，随着溫度的升高而阻值降低，而信号處理器（專用電氣控制單元）就是通過監測并判斷電纜阻值的變化，通過內部MCU處理并在溫度超出預定值時進行報警。

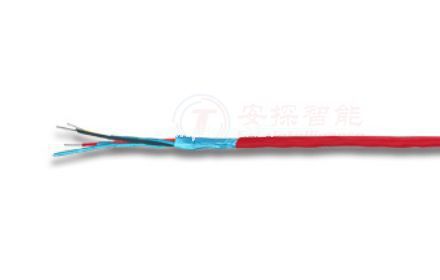

JTW-LCD-WT402C感溫電纜火災探測器由定溫電纜、差溫電纜絞合組成，其中定溫電纜為2芯，每根鋼芯外都包覆一種特殊的NTC(負溫度系數）材料；差溫電纜為4芯，其中三芯表面各包覆一種特殊的NTC(負溫度系數）材料，單獨一芯為裸線（公共線），此NTC材料阻值對溫度變化較敏感，随着溫度的升高而阻值降低，而信号處理器（專用電氣控制單元）就是通過監測并判斷電纜阻值的變化，通過內部MCU處理并在溫度超出預定值時進行報警。
二、産品參數
| 參數名稱 | JTW-LCD-AT402 | JTW-LCD-AT402C |
|---|---|---|
| 線芯數量 | 4 | 定溫電纜2芯; 差溫電纜4芯 |
| 定溫線導體直徑 | 0.7mm | 0.7mm |
| 差溫線導體直徑 | 0.5mm | 0.5mm |
| 外徑 | φ4.9mm | φ9mm |
| 導線材料 | 合金絲 | 合金絲 |
| 外護套材料 | 低煙無鹵PVC | 低煙無鹵PVC |
| 外護套顔色 | 紅色 | 紅色（差溫線帶米标） |
| 适用環境溫度 | -40℃~+70℃ | -40℃~+70℃ |
| 耐壓等級 | 外護套與導線之間耐壓10KV | 外護套與導線之間耐壓10KV |
| 使用長度 | ≤250m | ≤200m |
三、系統配接圖
